YHM7460 단면 연삭기

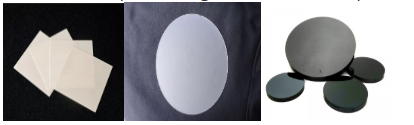

4/6/8인치 탄화규소, 사파이어, 질화갈륨 등의 평면 가공에 적합한 공작기계입니다. 부품 표면의 고정밀도, 고표면 마무리 처리가 가능합니다.

문의

기술 문자

주요 특징

1. 침대는 일체형 용접 부품을 채택하고, 기둥은 고급 주철로 주조하여 고정밀 안정성, 강력한 충격 흡수 기능을 갖추고 있으며, 합리적인 보강 리브를 배치하여 구조물의 강도를 향상시킵니다. 용접 부품과 주물은 모두 XNUMX차 어닐링 및 샷 블라스팅 처리를 거쳐 기본 구성 요소를 더욱 안정적이고 신뢰할 수 있게 만듭니다.

2. 작업대의 회전은 서보 모터와 감속기로 구동되는 고정밀 특수 회전 테이블 베어링으로 지지되어 회전 정확성과 부드러움을 보장합니다.

3. 연삭 헤드와 작업대 각도는 조절이 가능하며 각도 확인이 편리하여 다양한 연속 공급 연삭 방식에 적응할 수 있습니다.

4. 강력한 자기흡입 작업대를 갖추고 있으며, 자기 인력은 프로그램에 의해 제어됩니다.

5. Z축은 정밀 볼 스크류를 사용하고 안정적이고 신뢰할 수 있는 서보 시스템을 결합하여 상하 공구 이동 시 높은 정밀도와 높은 안정성을 유지합니다.

성능

	항목		매개 변수
1.		제어 시스템	화중 CNC 시스템 또는 PLC
2.	공작물	최대 가공 직경(외부 원)	Φ580 (작업대 직경 Φ600)
3.	공작물	맥스. 공작물 높이	150mm
4.	축 운동	Z 축 여행	200mm
5.		연삭 헤드의 최소 이송	0.001mm
6.		Z축 위치 정확도	≤ 0.01mm
7.		Z축 반복성	≤ 0.008mm
8.		C축 속도	5-120 RPM
9.		작업대 끝면 런아웃	≤0.005mm
10.		X 축 여행	300mm
11.		스핀들 회전 속도	50-2800RPM
12.		스핀들 반경 및 축 방향 런아웃	≤0.005mm
13.	모터 파워	스핀들 모터	15Kw
14.		Z축 모터	2.3Kw
15.		C축 모터	3Kw
16.		X축 모터	0.85Kw
17.	그라인딩 휠	스펙	≤φ450
18.	전원	전원 공급 장치	380V-25Kw
19.	전원	공기 공급	0.5-0.7Mpa
20.	크기	주요 기계 치수(L×W×H)	약.2245× 1450 × 2650mm
21.		냉각 탱크 치수(L×W×H)	약.2300×1100 ×1200mm
22.		기계 무게(본체)	약.4000kg
23.		기계 무게(전체)	약.4500kg
